OpenTrailPaper：花一块 ESP32 板子，刷出一台不订阅的开源自行车码表

商业自行车码表动辄两三千元，而且功能越来越往订阅服务上靠。OpenTrailPaper 切中的就是这群不想被绑定的骑行极客：它不是一台成品码表，而是一套开源固件——你自己买一块 LilyGO T5S3 4.7 寸墨水屏开发板，刷上固件，就有了一台不用账号、不用订阅、完全离线的骑行电脑。官网当前明确目标硬件只有这一块板子，本文基于其官网，拆解它的能力与官方自列的取舍。

一、背景动机：拒绝订阅化的骑行数据

佳明、Wahoo 等商业码表体验成熟，但价格高、高阶功能常与手机 App/云服务绑定。而骑行圈里有一批人只想要：阳光下可读的屏幕、离线地图、GPX 路线导航、记录 FIT 文件、连心率/功率计，且数据完全归自己。OpenTrailPaper 用”DIY 硬件 + 开源固件”把这个成本压到一块开发板的钱。

官网一句话定位：“It shows ride data and offline maps, follows GPX routes, records FIT files and connects to Bluetooth sensors. You buy and protect the board yourself.”

二、是什么：跑在 ESP32-S3 墨水屏上的固件

硬件规格（官网）：

• 目标板：LilyGO T5S3 4.7” E-Paper PRO（ESP32-S3）；
• 屏幕：960×540 墨水屏；
• 存储：16 MB Flash + 8 MB PSRAM，带 SD 卡槽；
• 无线：BLE 5（连心率带、功率计、踏频传感器）；
• GPS：基础款 GNSS；
• 其他：电容触控、前灯、电池、USB-C；
• 刷写：桌面 Chromium 浏览器通过 Web Serial 经 USB 刷固件。

它的核心卖点参数：960×540 墨水屏、16MB Flash、BLE 5 传感器、1Hz FIT 记录、H3 离线瓦片、Web Serial 刷写器。

三、技术机制：离线优先 + 手机只做”准备与搬运”

OpenTrailPaper 的设计哲学是设备独立、手机非必需：

• 上车后不需要手机/信号：路线和离线地图加载好后，码表自己 GPS 追踪、记录、转向导航；
• 记录：每次骑行存成 .fit 文件到 SD 卡；
• 导航：沿加载的 GPX 路线做 turn-by-turn 提示；支持 .erg/.mrc 结构化训练课；

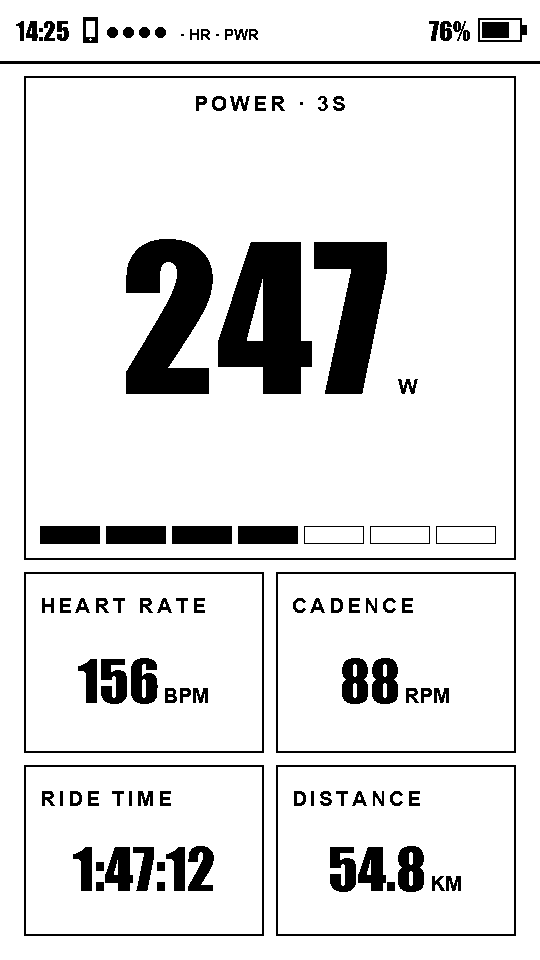

• 仪表盘：默认显示功率、心率、速度、距离、骑行时间；屏幕顺序、字段、字号可在手机 App 改，也可直接编辑 SD 卡上的 /config/dashboard.cfg；

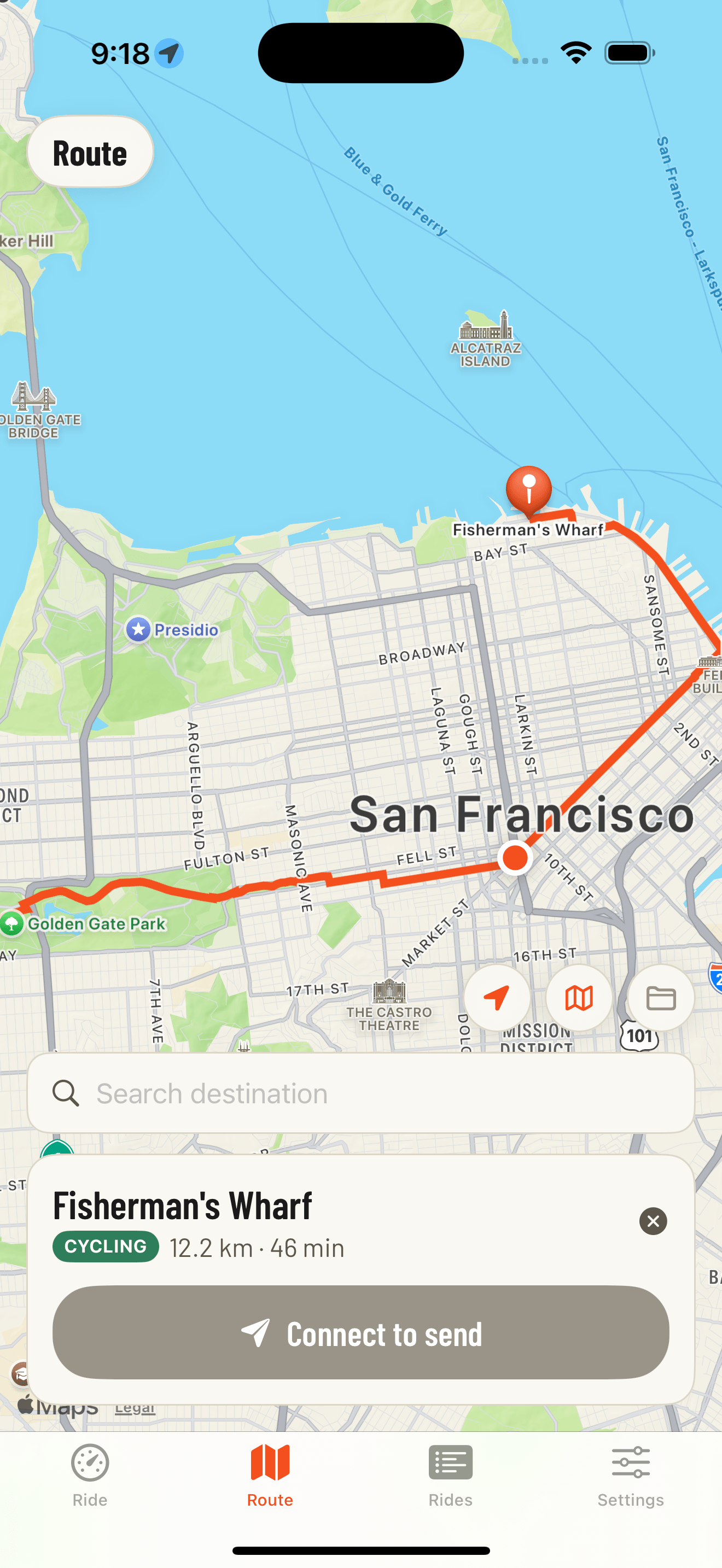

• 手机 App（可选）：iOS 17+ 免费、Android 8+ Beta（侧载 APK）。用于规划路线并发 GPX、构建离线地图、导出骑行记录、改设置、经蓝牙升级固件。骑行中不连手机。

四、关键事实表

五、口径偏差与官方自列的 TRADOFFS

这一节是本文最值得读的——官网专门开了 “TRADEOFFS” 段落，把局限写得非常坦白：

1. 无气压高度计。没有气压测高计，爬升量是从地图瓦片里” baked in” 的海拔推算出来的，累计爬升是估算值，不是实测。
2. GPS 是基础款。接收机能用，但官方承认”现代多频模块会锁星更快、在树荫下/楼宇间保持定位更好”——言下之意：弱 GPS 环境下定位体验不如高端商业码表。
3. 无磁力计（指南针）。地图只能根据你行进方向转向；停下来时它没法指方向。
4. 续航约 8 小时。官方实测：1500mAh 电池、前灯关闭下约 7.4 可用小时；且”功耗工作仍在进行，新版本可能不同”——这是个测量基线，不是承诺。
5. 硬件按键弱、触控在恶劣天气难用。主要交互靠触摸屏，戴冬季手套或雨天很难操作。
6. 不防水。板子裸出、无密封、无 IP 等级，淋雨前必须自己加壳或防水袋。
7. 目前只支持一块板子。它是”开发项目，不是完工的、防水的零售产品”；官方还在征集更好的目标板（要有气压计、多频 GPS、磁力计、更大电池、好用的按键、防水壳）。

六、适用 / 不适用人群

适合：

• 喜欢 DIY、会自己买板子刷固件、愿意做防水壳的骑行极客；
• 在意阳光下可读性与低功耗（墨水屏优势）、拒绝订阅的人；
• 已有心率带/功率计，想要一个离线、数据归自己的码表；
• 愿意接受估算爬升、基础 GPS，换来零订阅成本的人。

不适合：

• 想要开箱即用、防水、精准爬升测量、强 GPS 信号的严肃车手——商业码表更合适；
• 不愿折腾硬件、不会刷固件、不想做防水处理的人；
• 需要导航时停车仍指方向（指南针）的场景。

七、客观分析：优势与意义

优势： 零订阅、完全离线、数据归自己（FIT 可导出集成各类运动 App）、墨水屏阳光下可读且省电、可配置性强（dashboard.cfg）、Web Serial 刷写门槛低、开源可自定义。

局限： 无气压计致爬升为估算、基础 GPS、无指南针、续航约 8 小时、按键/触控恶劣天气难用、不防水、仅支持一块板子、本质是 DIY 套件而非成品。

它意味着什么： OpenTrailPaper 是”硬件极客用开源夺回工具主权”的典型——和前面 Chatto、Dokku 一样，它代表了对”订阅化、黑盒化”商业产品的反叛。墨水屏在阳光下的可读性与功耗优势，确实是自行车码表这个场景的合理选择。但它也诚实地说明了 DIY 的代价：省了两三千块和订阅，换来的是自己买板子、自己做防水、自己接受基础 GPS 与估算爬升。对愿意折腾的人，这是一台完全属于自己的码表；对只想上车就骑的人，商业码表依然省心。
